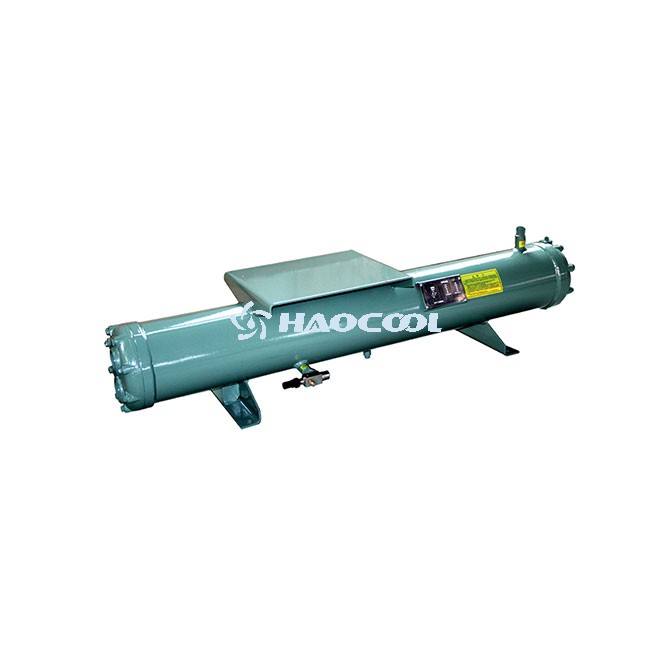

Конденсатор с водяным охлаждением - это тип конденсатора, обычно используемый в холодильных системах холодильных складов, ниже приводится его подробное описание:

　　Структурные компоненты

　　Оболочка: обычно цилиндрическая или прямоугольная металлическая оболочка, используемая для размещения внутренних компонентов теплообмена и выдерживания давления хладагента.

　　Пучок трубок: основной теплообменный компонент конденсатора с водяным охлаждением, состоящий из ряда длинных тонких трубок. Эти трубки обычно изготавливаются из меди или нержавеющей стали для обеспечения хорошей теплопроводности и коррозионной стойкости. Существуют различные способы расположения пучка трубок, такие как прямой тип трубки, U-образный тип трубки и т.д. Обычно пучок трубок устанавливается в кожухе, а два конца закрепляются на трубной пластине.

　　Торцевые крышки: устанавливаются на обоих концах оболочки, используются для закрытия оболочки и подключения трубопровода охлаждающей воды. Торцевые крышки обычно оснащены впускными и выпускными отверстиями, позволяющими охлаждающей воде протекать внутри трубного пучка. Торцевые крышки герметично прилегают к трубному пучку с помощью уплотнений, чтобы предотвратить утечку охлаждающей воды.

　　Откидная пластина: устанавливается в корпус и располагается между трубными пучками. Ее роль заключается в направлении потока хладагента в кожухе, увеличении площади контакта хладагента с трубным пучком и времени теплообмена, повышении эффективности теплообмена. В то же время, откидная пластина может играть роль опоры для трубного пучка, чтобы предотвратить вибрацию и деформацию трубного пучка в процессе работы.

　　Принцип работы

　　Газ-хладагент высокой температуры и высокого давления выходит из компрессора и попадает в корпус конденсатора с водяным охлаждением. Хладагент соприкасается с внешней поверхностью трубного пучка в кожухе и передает тепло охлаждающей воде, протекающей в трубном пучке. Охлаждающая вода поглощает тепло и повышает температуру, а хладагент постепенно конденсируется в жидкость в процессе охлаждения и вытекает из нижней части конденсатора в следующий холодильный цикл. Благодаря непрерывной циркуляции охлаждающей воды тепло хладагента непрерывно отводится, что позволяет достичь охлаждения и конденсации хладагента.

　　Классификация

　　Кожухотрубный конденсатор: это наиболее распространенный тип конденсатора с водяным охлаждением. Его структура характеризуется потоком хладагента в кожухе и потоком охлаждающей воды в трубном пучке, при этом теплообмен происходит через стенки трубного пучка. Кожухотрубный конденсатор обладает такими преимуществами, как высокая эффективность теплообмена, компактная конструкция, надежность в эксплуатации и т.д. Он подходит для холодильных систем различных размеров.

　　Конденсатор кожухотрубного типа: состоит из двух трубок разного диаметра, соединенных вместе, внутренняя трубка направлена к хладагенту, а внешняя - к охлаждающей воде. Хладагент и охлаждающая вода текут в трубке в обратном направлении, а теплообмен осуществляется через стенку внутренней трубки. Преимуществами кожухового конденсатора являются простота конструкции, удобство изготовления, хороший эффект теплообмена, недостатком - большая площадь, металлоемкость, обычно применяется в небольших холодильных системах.

　　Преимущества:

　　Высокая эффективность теплопередачи: удельная теплоемкость воды больше, может поглощать больше тепла, а охлаждающая вода в трубном пучке потока может формировать более стабильное состояние потока, способствует улучшению коэффициента теплопередачи, поэтому эффективность теплопередачи конденсатора с водяным охлаждением относительно высока, может быстро охладить конденсацию газа хладагента в жидкость.

　　Адаптация к высокотемпературной среде: по сравнению с конденсатором с воздушным охлаждением, конденсатор с водяным охлаждением не зависит от температуры окружающей среды, даже в условиях высокой температуры может поддерживать лучший холодильный эффект, и может стабильно снижать температуру хладагента до необходимой температуры конденсации.

　　Низкий уровень шума при работе: поскольку нет необходимости во вращающемся оборудовании, таком как вентиляторы, чтобы заставить воздух течь, конденсатор с водяным охлаждением производит относительно мало шума при работе, что подходит для мест с высокими требованиями к уровню шума, таких как больницы и гостиницы.

　　Недостатки:

　　Требуется система охлаждающей воды: конденсатор с водяным охлаждением должен быть оснащен специальной системой охлаждающей воды, включающей градирню, насос циркулирующей воды, бассейн и другое вспомогательное оборудование, что увеличивает сложность системы и инвестиционные затраты. В то же время эксплуатация и обслуживание системы охлаждающей воды также требуют определенных затрат и рабочей силы.

　　Высокие требования к качеству воды: если охлаждающая вода содержит примеси, минералы, микроорганизмы и т.д., то в трубном пучке легко образуется накипь, обрастание или водоросли и т.д., что снижает теплопроводность трубного пучка, влияет на эффект теплопередачи и даже может привести к закупорке трубного пучка или коррозии, поэтому необходимо смягчение охлаждающей воды, фильтрация, стерилизация и другие виды обработки, что увеличивает эксплуатационные расходы и трудности управления.

　　Сложная установка и обслуживание: структура конденсатора с водяным охлаждением относительно сложна, при установке необходимо учитывать крепление кожуха, установку трубных пучков и подключение трубопроводов охлаждающей воды и т.д., установка затруднена. В процессе эксплуатации необходимо регулярно проверять коррозию трубных пучков, очищать их от накипи и грязи, поддерживать нормальную работу системы охлаждающей воды, что делает техническое обслуживание более обременительным.

　　Применяемые сцены

　　Конденсатор с водяным охлаждением подходит для холодильных складов различного масштаба, особенно для мест с высокими требованиями к охлаждающей способности, достаточным источником воды и хорошим качеством воды. Например, крупные заводы по переработке пищевых продуктов, холодильные склады, логистические центры и другие места, где требуется большое количество холодильного оборудования, обычно выбирают конденсаторы с водяным охлаждением для обеспечения эффективной работы холодильной системы. Кроме того, в некоторых районах со строгими требованиями к уровню шума окружающей среды конденсаторы с водяным охлаждением также используются из-за их низких шумовых характеристик.
