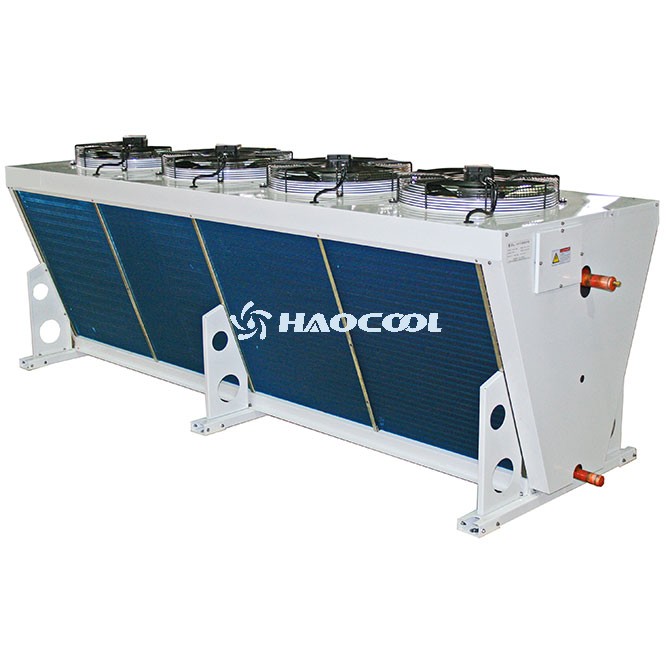

V-образный конденсатор с воздушным охлаждением - это распространенное теплообменное оборудование, используемое в холодильных системах, ниже приводится его описание:

　　Структурные характеристики

　　V-образная структура: Наиболее важной особенностью конденсатора является V-образная компоновка, при которой теплоотводящие ребристые трубки собираются в V-образную структуру. Эта конструкция может увеличить площадь рассеивания тепла в ограниченном пространстве, повысить эффективность рассеивания тепла, и в то же время, она также способствует потоку воздуха и уменьшает мертвое пространство воздушного потока.

　　Оребренные трубки: изготовленные из медных или алюминиевых трубок с хорошей теплопроводностью, трубки обычно покрыты алюминиевыми ребрами для увеличения площади рассеивания тепла. Форма и расстояние между ребрами тщательно продуманы, чтобы оптимизировать эффект теплопередачи со стороны воздуха и улучшить общий коэффициент теплопередачи.

　　Вентиляторы: обычно устанавливаются в нижней или боковой части V-образного конденсатора, в зависимости от размера конденсатора и требований к охлаждающей способности может быть установлен один или несколько вентиляторов. Функция вентилятора заключается в том, чтобы заставить воздух обтекать поверхность оребренных трубок и уносить тепло.

　　Рама: используется для поддержки и крепления компонентов, таких как оребренные трубки и вентиляторы, обычно изготавливается из металлического материала с высокой прочностью и стабильностью, чтобы выдерживать различные силы и вибрации конденсатора во время работы.

　　Принцип работы

　　В холодильной системе газ-хладагент высокой температуры и высокого давления поступает по трубопроводу в оребренную трубку V-образного конденсатора с воздушным охлаждением. При включении вентилятора он втягивает окружающий воздух и проталкивает его через зазор между V-образными оребренными трубками. Когда воздух проходит через поверхность оребренной трубки, он обменивается теплом с высокотемпературным хладагентом внутри трубки и поглощает тепло хладагента, в результате чего температура хладагента понижается и он постепенно конденсируется в жидкость. После теплообмена температура воздуха повышается и выбрасывается в окружающую среду. Благодаря непрерывной циркуляции воздушного потока, тепло хладагента непрерывно отводится, реализуя процесс охлаждения и конденсации хладагента в холодильной системе, что обеспечивает нормальную работу холодильной системы.

　　Преимущества

　　Эффективная теплоотдача: V-образная структура увеличивает площадь теплоотдачи, так что воздух может полностью соприкасаться с оребренной трубой, что повышает эффективность теплоотдачи и позволяет быстро рассеивать тепло хладагента в воздухе, эффективно снижая температуру хладагента и обеспечивая производительность холодильной системы.

　　Высокая степень использования пространства: по сравнению с некоторыми другими конструктивными формами конденсаторов, компактная конструкция V-образного конденсатора с воздушным охлаждением позволяет достичь большей площади рассеивания тепла на меньшей площади, что подходит для мест с ограниченным пространством, таких как некоторые небольшие холодильные склады, грузовики-рефрижераторы или другое холодильное оборудование с жесткими требованиями к установочному пространству.

　　Удобство обслуживания: его структура относительно проста, вентиляторы, оребренные трубы и другие компоненты легко разбираются и ремонтируются. Ежедневное обслуживание в основном включает в себя регулярную очистку поверхности ребер от пыли и мусора, а также проверку рабочего состояния вентилятора и соединения трубопровода хладагента и т.д. Стоимость обслуживания низкая.

　　Надежность работы: При использовании воздушного охлаждения нет необходимости в сложной системе охлаждающей воды, что позволяет избежать проблемы остановки холодильной системы из-за отказа системы охлаждающей воды. Между тем, компоненты V-образного конденсатора с воздушным охлаждением имеют надежное качество, и после разумного проектирования и производства он может стабильно работать в различных условиях окружающей среды с высокой надежностью и сроком службы.

　　Недостатки

　　Сильно зависит от температуры окружающей среды: Эффект теплоотдачи напрямую зависит от температуры окружающей среды. При высокой температуре окружающей среды способность воздуха отводить тепло снижается, что приводит к повышению температуры конденсации и давления в конденсаторе, тем самым влияя на производительность и эффективность холодильной системы. Если температура окружающей среды слишком высока, могут потребоваться дополнительные меры для снижения температуры конденсатора, например, увеличение скорости вращения вентилятора или улучшение вентиляции.

　　Потребление энергии вентилятором: Чтобы обеспечить хороший отвод тепла, вентилятор должен работать непрерывно, потребляя определенное количество электроэнергии. Особенно в больших холодильных системах потребление энергии несколькими вентиляторами может оказывать определенное влияние на эксплуатационные расходы. Кроме того, при работе вентилятора возникает определенный шум, поэтому в местах с высокими требованиями к уровню шума могут потребоваться меры по звукоизоляции.

　　Ребра подвержены накоплению пыли: пыль, мусор и масло легко скапливаются на поверхности ребер, что может снизить эффект теплоотдачи ребер и увеличить сопротивление воздушному потоку. Поэтому необходимо регулярно очищать ребра, иначе это повлияет на производительность конденсатора и даже приведет к поломке холодильной системы.

　　Применимый сценарий

　　V-образный конденсатор с воздушным охлаждением подходит для различных холодильных сценариев, особенно широко используется в некоторых малых и средних холодильных системах. Например, небольшие холодильные склады, морозильные камеры в супермаркетах, бытовые кондиционеры, небольшое промышленное холодильное оборудование, а также некоторые холодильные устройства, требующие места для установки и мобильности, такие как грузовики-рефрижераторы, морские холодильные системы и так далее. В этих условиях V-образный конденсатор с воздушным охлаждением может в полной мере использовать свои преимущества эффективного теплоотвода, компактной конструкции и простоты обслуживания для удовлетворения требований к теплоотводу холодильной системы, и в то же время адаптироваться к различным условиям установки и эксплуатации.
