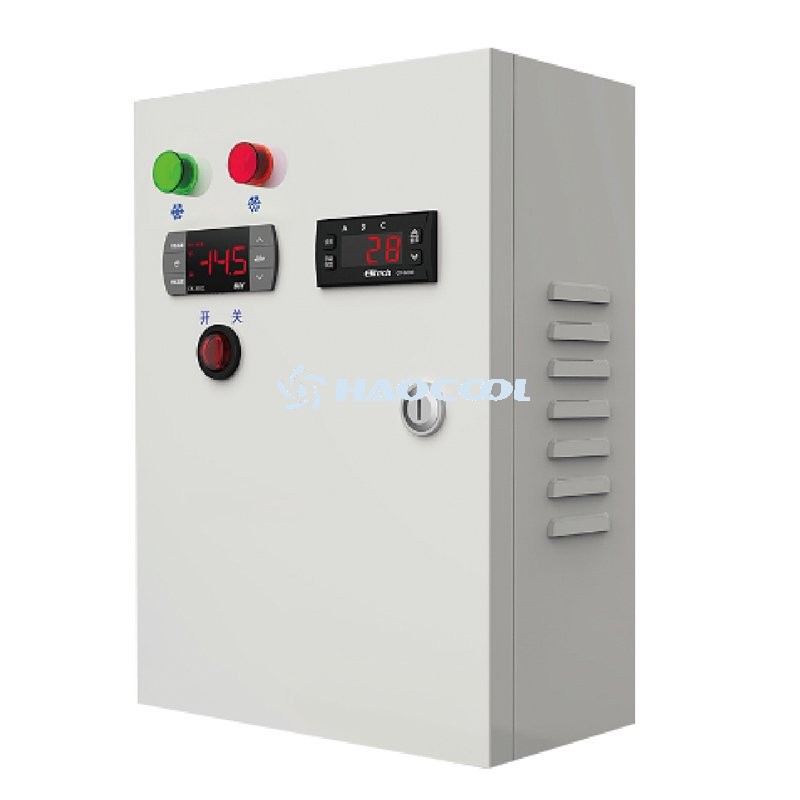

Электрическая панель управления в холодильной камере является неотъемлемой частью любого холодильного устройства.

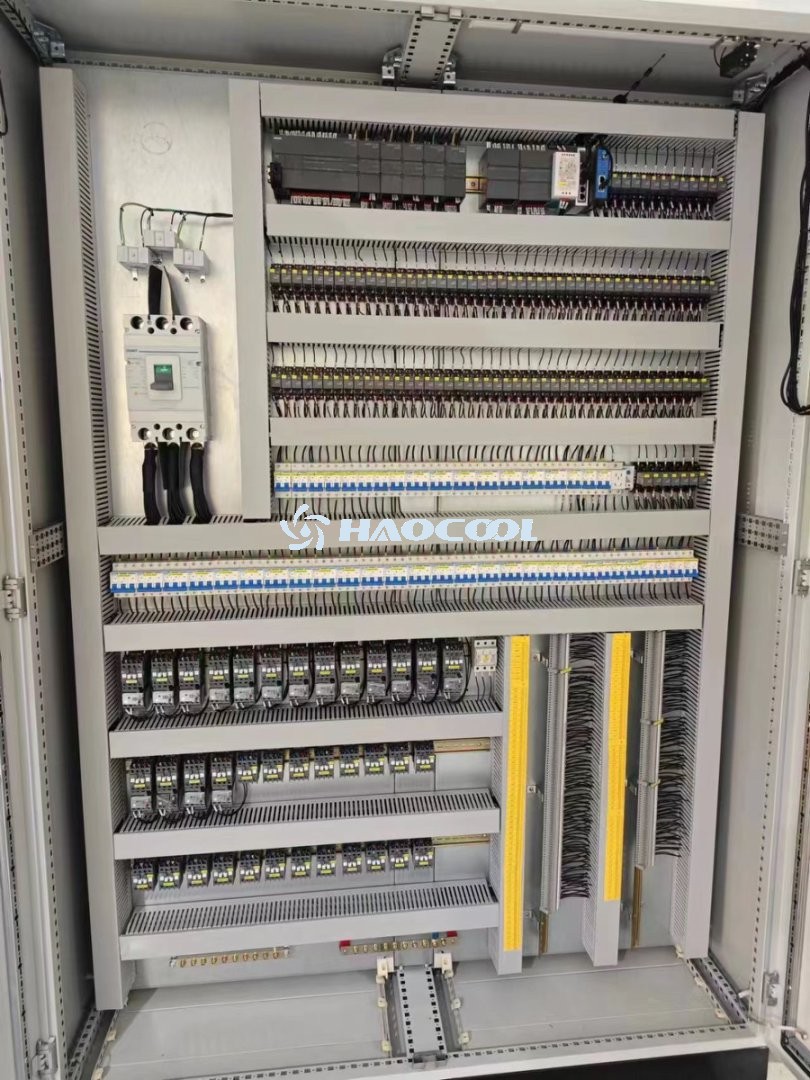

Это сложное устройство, состоящее из одного или нескольких низковольтных коммутаторов, а также элементов управления, измерения, сигнализации, защиты и регулирования.
Все компоненты панели полностью собраны производителем и имеют все внутренние электрические и механические соединения.
Основные функции распределительных панелей холодильной комнаты:
Настройка пользовательских параметров и меню управления
Одноточечный и дифференциальный температурный контроль
Контроль температуры верхнего и нижнего предела
Выбор режима: охлаждение или нагревание
Многоступенчатая защита компрессоров
Компрессор пропорционально включен / выключен при неисправности датчика
Ручное и автоматическое управление
Неисправность датчика и сигнализация о перегреве Регулируемая задержка запуска компрессора
| Категория параметров | Параметр | Детальные параметры и описание | Примечания и пояснения |
| Основная конфигурация | Управляющее ядро | ПЛК (Программируемый логический контроллер) или Высокопроизводительный однокристальный микрокомпьютер | ПЛК: Подходит для средних/крупных сложных систем (несколько камер, несколько компрессоров), высочайшая стабильность, хорошая расширяемость, поддержка удаленной связи. |
| Микроконтроллер: Подходит для небольших холодильных камер, низкая стоимость, фиксированный функционал. | |||

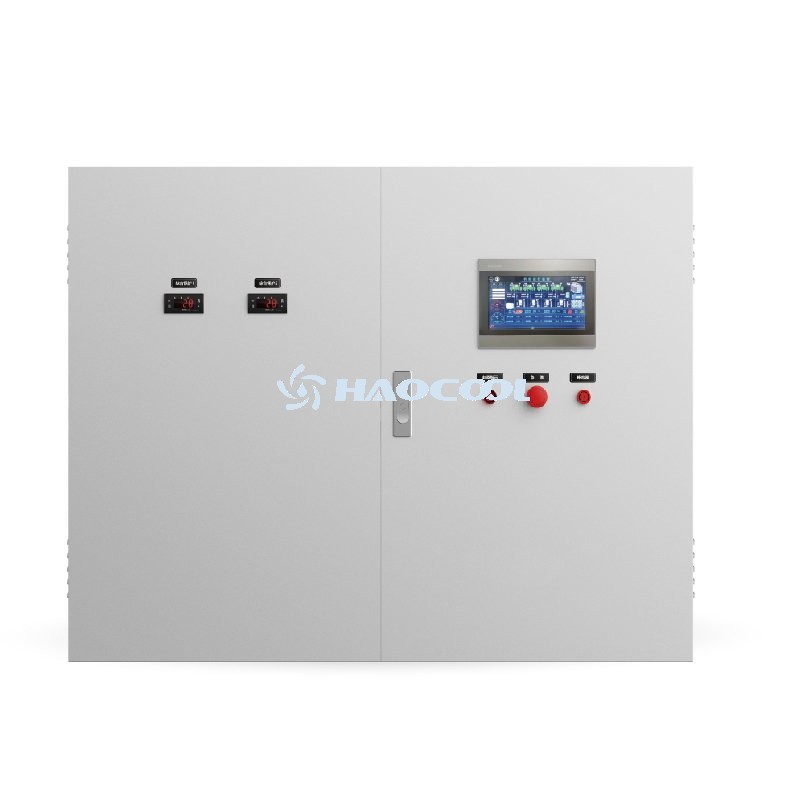

| Пользовательский интерфейс | Сенсорный экран (HMI) или Дисплей (LED/LCD) + кнопки | Сенсорный экран: Графическое отображение в реальном времени, история данных, интуитивная настройка, поддержка парольной защиты. | |
| Текстовый дисплей: Экономичный, отображает базовую информацию. | |||
| Основные электронные компоненты | Бренды контакторов, реле, автоматических выключателей и т.д. | Например, Schneider (Шнейдер), Siemens (Сименс), ABB, Chint/Delixi (Чинт/Деликси). Импортные бренды обладают более высокой надежностью и длительным сроком службы. | |
| Электрические параметры | Вход основного питания | 3-фазный 4-проводной ~380В / 50Гц (или однофазный ~220В) | Большинство промышленных холодильных камер используют трехфазное питание, небольшие коммерческие камеры могут использовать однофазное. |
| Общая мощность | Определяется на основе общей мощности компрессора(ов), вентилятора(ов), системы оттайки и т.д. (Например: 20кВт, 50кВт, 100кВт) | Необходим запас около 20% и установка главного автоматического выключателя соответствующей мощности. | |
| Управляющее питание | ~220В или DC24V (безопасное напряжение) | DC24V часто используется для цепей ПЛК, датчиков и т.д., что безопаснее. | |
| Функции управления | Контроль температуры | Диапазон измерения: -40°C ~ +50°C | Поддерживает многоточечное измерение температуры (например, в камере, на всасывании, при оттайке), настройку верхнего/нижнего предела, задержку запуска, калибровку температуры и т.д. |
| Точность контроля: ±0.5°C ~ ±1.0°C | |||
| Датчик: Платиновый RTD (PT100 или PT1000) (высокая точность) | |||
| Управление оттайкой | Способ: Электрический, водяной, горячим газом | Интеллектуальный алгоритм оттайки может значительно повысить эффективность охлаждения, избегая ненужной оттайки. | |
| Запуск: По времени, по разности температур/давления, ручной | |||
| Параметры: Период, длительность, время стекания | |||
| Управление компрессором | Пуск/Останов, Защита с задержкой, Последовательный пуск/останов и ротация нескольких компрессоров | Функция ротации позволяет равномерно распределить износ компрессоров, увеличивая общий срок службы. | |
| Управление вентилятором | Связь с компрессором, Останов во время оттайки, Сигнализация неисправности | ||
| Функции защиты | Электрическая защита | Защита от обрыва фазы, неправильного чередования фаз | Защита от обратной фазы критически важна для винтовых компрессоров для предотвращения обратного вращения и повреждений. |
| Защита от перенапряжения/пониженного напряжения | |||
| Защита от перегрузки по току (КЗ, перегрузка) | |||
| Защита системы | Защита по высокому/низкому давлению: Механический или электронный контроллер давления | Это ключевые барьеры, защищающие основные компоненты холодильной системы от повреждений. | |
| Защита от перегрева нагнетания: Предотвращает перегрев компрессора | |||
| Защита по перепаду давления масла (поршневые компрессоры): Обеспечивает смазку | |||
| Защита от замерзания (водяные системы): Предотвращает замерзание | |||
| Связь и расширение | Интерфейсы связи | RS485 (наиболее распространенный), Ethernet (сетевой порт), 4G | Поддержка подключения к системе BMS здания, облачным платформам для удаленного централизованного мониторинга, передачи данных, оповещений через мобильное приложение. |
| Модули расширения | Модули DI/DO (Цифровые входы/выходы), AI/AO (Аналоговые входы/выходы) | Для подключения дополнительных датчиков (например, датчика двери, дыма) или управления дополнительными устройствами (например, светом, solenoid valves). | |
| Конструкция и условия | Степень защиты (IP) | IP54 (Защита от пыли и брызг воды) или IP55 (Защита от струй воды) | Влажная среда холодильной камеры требует высокой степени защиты для безопасности внутренних компонентов. |
| Материал корпуса | Стальной лист с порошковым покрытием (обычно) или Нержавеющая сталь (AISI 304) | Нержавеющая сталь используется в условиях высокой влажности и коррозии (например, склады для морепродуктов, химическая промышленность). | |
| Способ установки | Настенный (малый) или Напольный (крупный) | Напольные щиты имеют большую вместимость, достаточное внутреннее пространство, удобны для охлаждения и обслуживания. | |
| Сертификация и стандарты | Сертификация безопасности | CCC (Китайский обязательный сертификат), CE (ЕС), UL (США) | Соответствие национальным стандартам электробезопасности является базовым требованием. |
